海灣JTFB-GOF-GST601 型點型復合式感煙感溫火災探測器接線安裝技術

特點

復合探測技術是目前國際上流行的新型多功能高可靠性的火災探測技術。JTFB-GOF-GST601型

點型復合式感煙感溫火災探測器不僅具有普通散射型光電感煙火災探測器的性能，而且兼有定溫、

差定溫感溫火災探測器的性能。正是由于感煙與感溫的復合技術，使得本探測器能夠可靠響應國家

標準試驗火SH3（聚氨酯塑料火）和SH4（正庚烷火）；同時，本探測器也能對酒精燃燒等有明顯溫升

的明火探測報警。與GST-LD-8320終端器配合使用，可與多線制火災報警控制器或通過GST-LD-8319

輸入模塊與本公司生產的火災報警控制器相連，完成探測器的信號處理。

主要技術指標

（1）探測器類別：A2R

（2）工作電壓：DC12V～DC28V

（3）監視電流≤60μA

（4）報警電流≤30mA

（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮

 （6）使用環境：

 溫度：-10℃～+50℃

相對濕度≤95%，不結露

（7）外殼防護等級：IP22

（8）外形尺寸：

直徑：100mm，高：56mm(帶底座)

保護面積

建議參考點型感煙探測器和點型感溫探測器的設置要求，具體參數應以《火災自動報警系統設

計規范》（GB 50116）為準。

結構特征、安裝與布線

外形結構與 JTF-GOM-GST601 型點型復合式感煙感溫火災探測器相同。

安裝及布線方式與 JTY-GF-GST104 型點型光電感煙火災探測器相同。

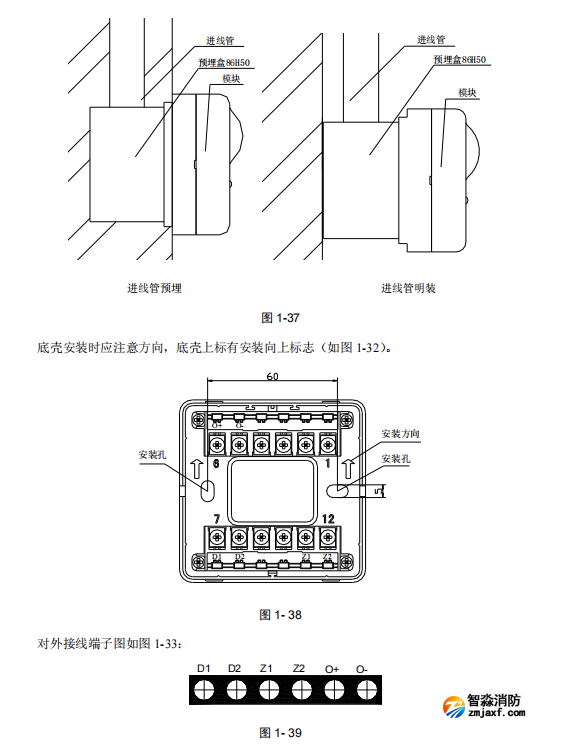

探測器與 GST-LD-8319 輸入模塊配合應用，系統構成及接線參照GST-LD-8319 輸入模塊。
