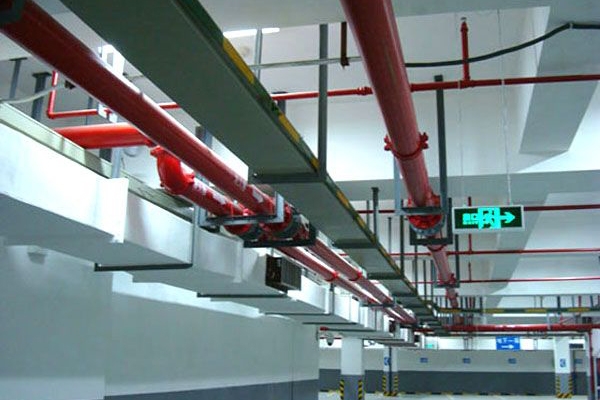

消防工程水管道安裝工藝流程
消防工程水管道安裝工藝流程
安裝準備 → 干管安裝 → 報警閥安裝 → 立管安裝 → 噴灑分層干支管、消火栓及支管安裝 → 水流指示器、消防水泵、高位水箱、水泵結合器安裝 → 管道試壓 → 管道沖洗 → 噴灑頭支管安裝（系統綜合試壓及沖洗） → 節流裝置安裝 → 報警閥配件、消火栓配件、噴灑頭安裝 → 系統通水試
消防工程水管道連接技術要點
1、一般要求
（1）消火栓給水系統管道當采用內外壁熱浸鍍鋅鋼管時，不應采用焊接。系統管道采用內壁不防腐管道時，可焊接連接，但管道焊接應符合相關要求。自動噴水滅火系統（指報警閥后）管道不能采用焊接，應采用螺紋、溝槽式管接頭或法蘭連接。
（2）消火栓給水系統管徑﹥100mm的鍍鋅鋼管，應采用法蘭連接或溝槽連接。自動噴水滅火系統管徑﹥100mm未明確不能使用螺紋連接，僅要求在管徑≥100mm的管段上應在一定距離上配設法蘭連接或溝槽連接點。
（3）消火栓給水系統與自動噴水滅火系統管道，當采用法蘭連接時推薦采用螺紋法蘭，當采用焊接法蘭時應進行二次鍍鋅。
（4）任何管段需要改變管徑時，應使用符合標準的異徑管接頭和管件。
（5）有關消防管道連接方式及相關技術要求可參照《全國民用建筑工程設計技術措施-給水排水》中的有關規定。
2、 溝槽式（卡箍）連接
（1）溝槽式連接件（管接頭）和鋼管溝槽深度應符合《溝槽式管接頭》（CJJ/T156-2001）的規定。公稱直徑DN≤250mm的溝槽式管接頭的最大工作壓力為2.5MPa，公稱直徑DN≥300mm的溝槽式管接頭的最大工作壓力為1.6MPa。
（2）有振動的場所和埋地管道應采用柔性接頭，其它場所宜采用鋼性接頭，當采用鋼性接頭時，每隔4～5個鋼性接頭應設置一個柔性接頭。
3、 螺紋連接
（1）系統中管徑
（2）鋼管壁厚小于δ
（3）當管道采用55°錐管螺紋(Rc或R)時，螺紋接口可采用聚四氟帶密封；當管道采用60°錐管螺紋（NPT）時，宜采用密封膠作為螺紋接口的密封；密封帶應在陽螺紋上施加。
（4）管徑>DN50的管道不得使用螺紋活接頭，在管道變徑處應采用單體異徑接頭。
4、焊接或法蘭接頭
（1）法蘭類型根據連接形式可分為：平焊法蘭、雙金屬焊接、對焊法蘭和螺紋法蘭等。雙金屬焊接鋼管是一種新型的管材、法蘭選擇必須符合鋼制管法蘭（GB9112～9131）、鋼制對焊無縫管件（GB/T12459）、管法蘭用聚四氟乙烯包覆墊片（GB/T13404）標準。
（2）熱浸鍍鋅鋼管若采用法蘭連接，應選用螺紋法蘭。系統管道采用內壁不防腐管道時，可焊接連接。管道焊接應符合《現場設備、工業管道焊接工程施工及驗收規范》
