隨著工業設施規模與復雜性的增加，固定式滅火系統在高風險場所的應用愈發廣泛。干粉滅火系統以其抑制迅速、適用范圍廣、對電氣設備適應性較好等優點，成為許多變電站、儲罐區、精密設備房等場所的重要消防配置。針對干粉滅火系統在投放過程或滅火動作過程中可能引起的壓力升高問題，關于防護區是否需要設置泄壓口（或稱破壓裝置、泄壓口、爆破片等）的討論具有實際工程和安全管理的雙重意義。

一、干粉滅火系統概述及工作特性
1.1 系統組成與工作原理

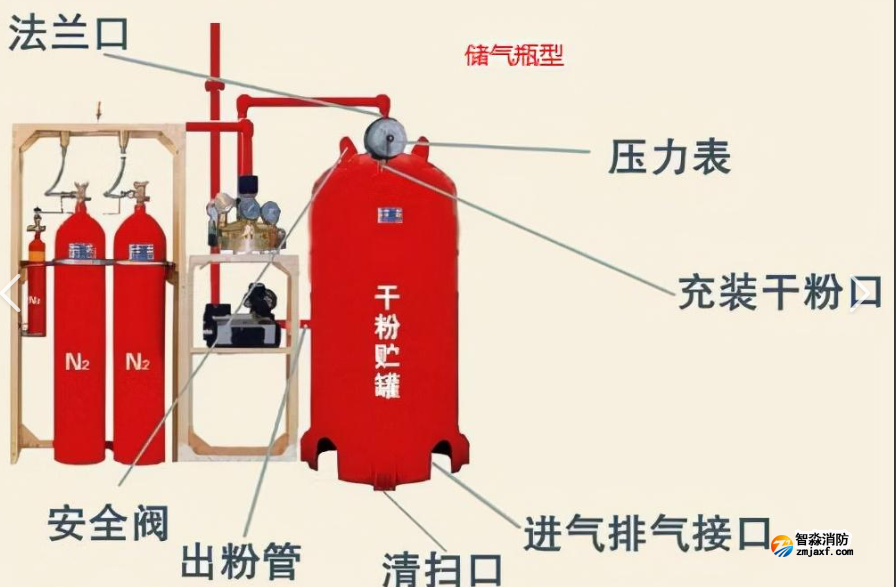

干粉滅火系統常見為氣體驅動的粉劑自動或手動釋放系統。典型組成包括：干粉儲存容器（氣瓶/罐體）、驅動氣體（壓縮空氣或氮氣）、投粉管路與噴嘴、控制器（電氣或機械觸發裝置）、防護區邊界與通風系統等。觸發后，驅動氣體推動粉劑通過管路高速輸送并在防護區內噴撒，形成抑制火焰的粉云，隔斷燃燒鏈或冷卻燃燒表面，達到滅火目的。

1.2 滅火過程中產生的氣動或壓強效應
在釋放過程中，驅動氣體迅速膨脹并攜帶固態顆粒進入防護區，短時間內可能導致局部或整體壓力升高。壓力變化與多項因素相關：儲存氣瓶的初始壓力與釋放速率、投粉總量、防護區容積與密閉程度、噴嘴布置與出流速度、內部障礙物與吸附表面、排風與泄流條件等。特別是在相對密閉或封閉空間內，快速釋放的氣體量若無法有效排出，會使防護區內產生短時超壓，從而對建筑圍護結構、設備、管線接口及人員安全造成潛在影響。

二、防護區設置泄壓口的必要性分析
2.1 對結構與設備的保護
當防護區為密閉或半密閉結構時，滅火投放若引起過高瞬態壓力，可能導致門窗、天窗、通風口、非承壓外墻或設備外殼的破壞，造成更大范圍的次生損失。泄壓口作為受控的釋壓通道，可以將瞬時超壓引導到安全方向，減少圍護結構承受的力，從而降低結構破壞和飛散物造成的二次危害。

2.2 對人員安全的影響
在某些場景內，防護區可能尚有人員存在（如維保人員、值班人員等）。快速釋放的干粉及氣體流動可能形成強風壓和粉塵沖擊，若伴隨門窗或墻體破裂，會引發次生傷害。合理的泄壓設計可將超壓釋放到無人員區域，減輕對人員的沖擊風險。此外，泄壓口也可防止密閉空間內出現長期高濃度粉塵導致呼吸窒息或視線阻斷等危險。

2.3 對滅火效果的潛在影響
設置泄壓口并非只為安全，合適的泄壓路徑與面積設計能保證滅火劑云體在防護區內形成有利的分布，而不會因泄壓過大導致粉劑迅速泄出、濃度不足而影響滅火效果。因此泄壓口的設計須在保證結構安全與滅火效能間尋求平衡。

三、相關規范、標準與行業慣例
3.1 國內外標準概覽
關于固定滅火系統與防護區泄壓的具體條款在不同標準中有所體現。諸如GB（國家標準）、GA（公安行業標準）、NFPA（美國消防協會）等對氣體滅火系統、粉末滅火系統在封閉空間的安裝、通風與泄壓有不同側重點。部分標準明確要求在密閉防護區設置適當的泄壓裝置或破裂片，并對泄壓口尺寸、位置及標識提出建議或計算方法；另有標準則強調需進行壓力計算與風險評估以決定是否設置及如何設置。

3.2 標準要點（概括）

• 明確防護區為“封閉或半封閉空間”時，應評估壓力效應并設置泄壓裝置；

• 泄壓口應朝向安全區域并具備足夠的釋放面積，以限制瞬態超壓在可接受范圍內（通常以Pa或kPa計）；

• 泄壓裝置應具有明確標識、易于恢復、并防止外部火勢或破片回流進入防護區；

• 在涉及電氣或精密設備時，需兼顧粉塵入侵、設備防護等級與滅火劑功能。

四、泄壓口的類型與設計要點
4.1 常見泄壓裝置類型

• 爆破片（破裂片/破裂閥）：設計爆破壓力明確，動作快速，適合瞬態釋放；

• 可復位泄壓閥/膜片結構：可多次動作或易于更換，適用于維護頻繁場所；

• 常開或可控的通風口：在特定條件下保持常開或通過電動/氣動裝置按需打開；

• 人為開啟的應急門/活動擋板：作為輔助泄壓手段。

4.2 設計參數與計算

• 泄壓面積：需依據最大釋放氣體體積、釋放速率、防護區容積與允許的最大超壓值來計算。計算可采用標準提供的公式或專用軟件進行瞬態流體動力學分析；

• 安裝位置：優先設置在防護區頂端或靠近可能的投粉噴口上方，以利將擴散上升的氣流引導向安全方向；同時應避免對關鍵設備直接沖擊；

• 朝向與遮擋：泄壓口朝向人群稀少、無關鍵設備的開闊區域，且應配備遮擋或導流結構以防粉末直接吹襲外部敏感區域；

• 防回火/阻火設計：在需要時應在泄壓口外裝設阻火網或防火罩，避免外部火源或熱輻射通過泄壓口回流；

• 考慮粉塵排放與環境影響：泄壓后外泄的干粉可能對環境或鄰近設備造成污染，應在設計時評估并采取收集或下風向布置等控制措施。

五、風險評估與決策流程
5.1 風險識別
識別防護區性質（封閉、半封閉、開放）、人員在場情況、內部設備敏感性、周邊環境與構筑物承載能力、滅火系統參數（存儲壓力、粉劑量、釋放時間）等因素。

5.2 壓力計算與建模
對可能的極限釋放工況進行瞬態壓力計算或數值模擬（CFD），確定最大超壓、持續時間和壓力分布。通過模擬結果判斷是否超出結構或設備允許值，進而決定是否必須設置泄壓口及其尺寸與位置。

5.3 可行性評估
評估設置泄壓口帶來的二次影響（粉塵外泄、外部火勢影響、環境污染等），與不設置泄壓口可能導致的結構損壞、人員傷害、設備失效等后果進行對比，形成工程與安全權衡報告。

六、工程實踐中的常見問題與對策
6.1 問題：泄壓口不足或位置不當導致保護失效
對策：在設計階段進行充分的計算與風洞/模擬試驗，優先采用經驗系數較保守的泄壓面積；在關鍵區域做冗余泄壓通道。

6.2 問題：泄壓口導致粉塵外泄造成環境或鄰近設備污染
對策：將泄壓口朝向下風或空曠區域；在泄壓通道外安裝集塵/過濾裝置（若可行）；制定泄壓后的環境清理與隔離措施。

6.3 問題：泄壓裝置誤動作或維護不當
對策：選擇適宜的裝置類型（如可靠的爆破片或可控閥），建立定期檢查、試驗與更換程序，保持標識清晰與維護記錄完整。

6.4 問題：與其他系統沖突（通風、防爆、電氣）
對策：協調建筑通風設計、消防控制與電氣布置，確保泄壓與通風系統互補并考慮防爆與防火需求。

七、實例與適用場景建議
7.1 強烈建議設置泄壓口的情形

• 小體積、封閉或半封閉的設備間（如變壓器室、電氣控制室、罐區封閉室）；

• 內含高價值或易損精密設備且結構非承壓設計的房間；

• 釋放氣體與粉劑量較大、釋放速率快的滅火裝置覆蓋區。

7.2 可視具體情況決定的情形

• 半開放空間或具有足夠常規通風、門窗可在投放時迅速開啟的區域；

• 滅火劑量小且釋放受限、經過計算確認超壓不會損害結構或人員安全的場所。

7.3 可不設置的情形（須有充分論證）

• 大體積、開敞空間，且釋放后壓力幾乎不可能達到危害閾值；

• 已有其他有效的泄壓或通風措施，且通過風險評估證明不需要額外泄壓口。
