海灣消防GST-LD-8301A輸入輸出模（消防控制模塊）布線安裝示意圖
海灣消防GST-LD-8301A輸入輸出模（消防控制模塊）布線安裝示意圖
海灣消防GST-LD-8301A輸入輸出模塊（消防控制模塊）結構尺寸
GST-LD-8301A輸入輸出模塊對外端子布線安裝示意圖如下
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）
COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流！）
布線要求：信號總線Z1、Z2采用耐火RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用耐火B(yǎng)V線，截面積≥1.5mm2；I、G采用RV線，截面積≥1.0mm2。
海灣消防GST-LD-8301A輸入輸出模（消防控制模塊）應用方法

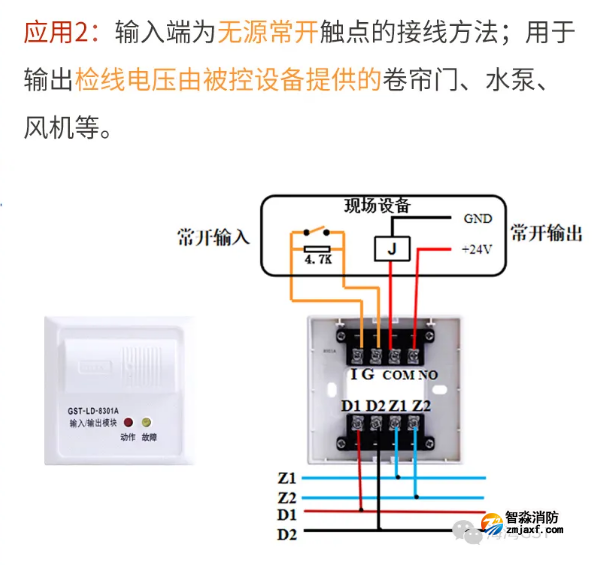

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

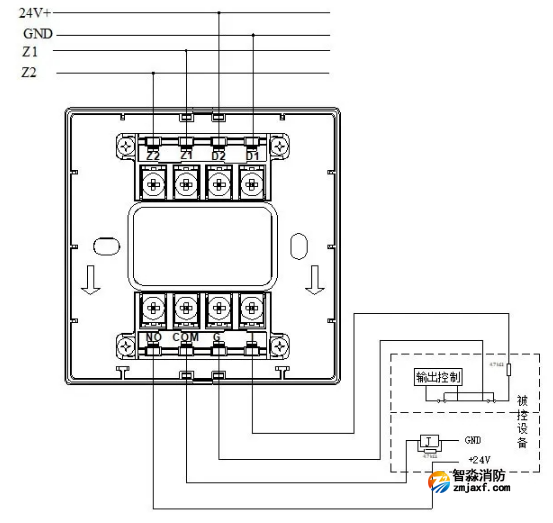

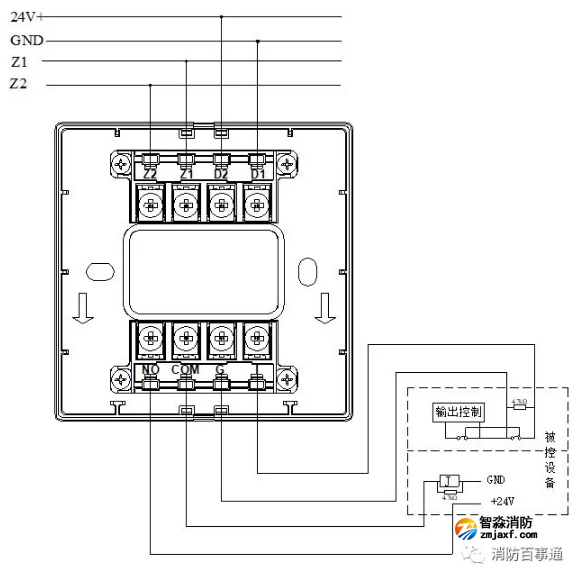

輸出控制電壓可由被控設備提供，若被控設備不能提供，可從模塊DC24V電源側取電。模塊無源輸出觸點控制設備，模塊與被控制設備的接線示意圖如下圖:圖一常開、圖二常閉
海灣消防公司主營：海灣消防報警系統銷售,消防設備安裝，海灣氣體滅火、海灣電氣火災、消防水噴淋系統施工安裝,售后維修,海灣消防網站：http://m.jiangsaihua2008.cn/；海灣消防服務熱線：4006-598-119
本頁關鍵詞：海灣消防GST-LD-8301A輸入輸出模（消防控制模塊）布線安裝示意圖
