配電箱安裝的十四大禁忌

作者:海灣消防文章來源：http://m.jiangsaihua2008.cn/ [大中小]

配電箱安裝的十四大禁忌

禁忌1：照明配電箱(板)進場未做檢查。

后果：照明配電箱(板)進場未做檢查，往往在安裝后才發現：其二層板沒有專用接地螺栓，保護地線截面小，裝有電器的可開啟門沒有用裸銅軟線與金屬構架可靠連接，導線與器具連接不牢固、有反圈現象，螺絲母不用鍍鋅件，導線線徑不符合要求，沒有按色標標識，沒有卡片柜和電氣線路圖，器具布局、間隔不合理，沒有設置N和PE端子排等。再修改延誤工期也影響質量。

措施：首先在加工訂貨時就應向廠家提出符合設計和規范標準的技術要求，請廠家做出樣品，經驗收合格后，再生產；并在產品進場時嚴格按設計和規范標準要求進行檢查驗收，確認合格后再進行安裝。

禁忌2：照明配電箱(板)使用未經阻燃處理的木質材料。

后果：照明配電箱(板)若在潮濕多塵場所使用木制的容易霉?fàn)€和漏電；另外，木制的箱(板)不經過阻燃處理，容易引發火災，是不安全的隱患。

措施：為保證安全使用，要求照明配電箱(板)不應采用可燃材料制作。即使在于燥無塵的場所，采用的木制配電箱(板)也應經阻燃處理后才能用。

禁忌3：照明配電箱(板)安裝不牢固，標高不符合要求，暗裝時，其面板四周邊緣不緊貼墻面。

后果：照明配電箱(板)安裝的標高不符合規定，安裝不牢固，箱體不垂直，暗裝時，其面板四周邊緣不緊貼墻面，影響使用功能，觀感不好。

措施：標高應符合設計要求，設計沒規定時，照明配電箱底邊距地面高度宜為1.5m。照明配電板底邊距地高度宜為1.8m。照明配電箱(板)安裝應牢固，安裝垂直度允許偏差不應大于3mm，暗裝時，配電箱四周應無空隙，面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部位涂防腐漆。

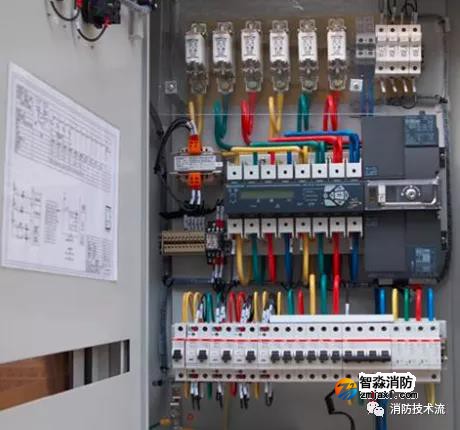

禁忌4：照明配電箱(板)內線路交叉凌亂，未綁扎成束。

后果：照明配電箱(板)內線路凌亂，箱內二層板緊壓管口，影響導線進入箱體，若勉強擠進，時間長了導線絕緣損傷，容易造成短路。并使檢修不便，影響觀感。

措施：照明配電箱使用金屬箱時，要做防銹防腐處理。箱內出線孔不可用電氣焊開孔，要一管一孔，金屬箱孔要在穿線之前將防護套裝好。線路要排列整齊，管入箱體的位置要合理布局，不要讓二層板緊壓管上，箱內導線應順直盤在箱體四周，并綁扎成束整齊。

禁忌5：照明配電箱(板)內不設置N和PE匯流排。

后果：照明配電箱(板)內不設置N和PE匯流排，無法保證線路安全運行。

措施：照明配電箱(板)內，應分別設置零線(N線)和保護地線(PE線)匯流排，零線和保護地線應在匯流排上連接，不得絞接，并應有編號。

禁忌6：照明配電箱(板)裝設的螺旋熔斷器其接線不正。

后果：照明配電箱(板)裝設的螺旋熔斷器接線不正確將電源線接到螺紋的端子上，影響更換熔芯，而且操作不當，還容易引發觸電事故。

措施：為保證安全，照明配電箱(板)內裝設的螺旋熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。

禁忌7：照明配電箱(板)保護線做得不到位，線徑不符合。

后果：照明配電箱(板)的保護線不從端子排列出，而是利用箱體構架串接，線徑不按要求設，配電箱門有超安全電壓的器件不設置保護地線，容易引發安全事故。

措施：按照規范要求，照明配電箱(板)內，應設保護地線匯流排，保護地線應在匯流排上連接。保護地線的截面積不應小于從電源到所屬電器最大引線的截面積；而且還應按有關規定選擇。配電箱(板)上接地應牢固良好，并必須有防松裝置。裝有超過50V電器設備的可開啟的門，活動面板應以裸銅軟線與接地良好的金屬構架可靠連接。裸銅軟線的截面積也應按規定選擇。而壁厚小于2.5mm的金屬箱、盒本體不應作為管路的跨接地線和用電器具的保護地線壓接點。保護地線的截面積按表保護地線的截面積(mm2)裝置的相導線的截面積S相應的保護導線的截面積SP

S≦16 SP=S

16≦S≦35 SP=16

S＞35 SP =S/2

禁忌8：照明配電箱(板)內閘具未標明回路名稱。

后果：照明配電箱(板)內的閘具不標回路名稱，給使用和維修帶來不便，若是誤合不該合的閘，容易引發安全事故。

措施：一般按規范標準要求，照明配電箱(板)門內應貼有線路系統圖，而在閘具上應標明回路名稱，尤其是照明配電箱 (板)內若有交流、直流或不同等級的電源，更應具有明顯的標志。給使用人員和維修人員的工作帶來方便和安全。

禁忌9：照明配電箱，(板)內的電具、儀表安裝不牢固、不平整，間距不符合要求。

后果：照明配電箱(板)內的電具、儀表安裝不牢固、平整、間距不夠等，影響使用安全。

措施：照明配電箱(板)上電具、儀表應安裝牢固、平整、整潔，間距應均勻、銅端子無松動，啟閉靈活，零部件齊全。

禁忌10：照明配電箱(板)內的導線不按色標穿線。

后果：若不按色標穿線，在使用單相電路時，由于不容易辨認三相電源，就很難將負載均衡，造成嚴重的三相不平衡，而在使用三相設備時，由于沒有色標，接線時容易將相序混接，在有的設備運行需要固定轉向時，又不好把握其旋轉的方向。

措施：為了保證安全和施工方便照明配電箱(板)內的導線按規定穿入管內的干線可不分色，但線管管口至配電箱(板)總開關的一段干線回路及各用電支路應按色標要求分色。這樣在使用單相回路時，就能較好地均衡其負載，而在使用三相電源時，按相序接線，從而保證設備的正常運行。

禁忌11：照明配電箱(板)內可拆卸的金屬板，未與保護地線系統連接。

后果：照明配電箱內的可拆卸的金屬板上裝配有各種的電器配件，不接保護地線，容易引發觸電事故。

措施：照明配電箱內的可拆卸的金屬板應有可靠的接地保護，因此要求該金屬板上應設置有不可拆卸的專用接地螺絲，保護地線應與其有效連接。保護地線的線徑應按規范標準要求配，以保證安全使用。

禁忌12：照明配電箱設在豎井內的位置不當。

后果：照明配電箱設在豎井內，由于豎井內一般都有強、弱電，而且空間很狹小，不便于操作，稍有不慎，容易引發安全事故。

措施：在接到圖紙后，應認真審圖，若發現豎井內各電氣管道、箱體的布局不能滿足規范標準的要求，應在設計交底時提出。一般要求在電氣豎井內的照明配電箱、端子箱前宜留有不小于o．8m的操作維護距離。并為防止強電對弱電的干擾，將強電和弱電分別布置在豎井的兩側或采取隔離措施。

禁忌13：落地式配電箱內的電線管路敷設過低。

后果：落地式配電箱內敷設的電線管路管口過低，容易使積水及雜物進入管內，降低導線的絕緣強度。

措施：落地式配電箱內的電線保護管，管口宜高出配電箱基礎面50～80mm。管路應排列整齊，管口應呈喇叭形。

禁忌14：配線和電氣裝置照明工程中所有的金屬附件不是鍍鋅件也不作防腐處理。

后果：金屬附件不是鍍鋅件或不作防腐處理，極易腐蝕，使用壽命縮短。

措施：為保證工程質量和延長使用壽命，要求在配線和電氣裝置照明工程中所使用的金屬附件如管卡、支架、吊鉤、拉環和盒(箱)螺栓、螺母等黑色金屬附件，均應鍍鋅或涂防腐漆。
