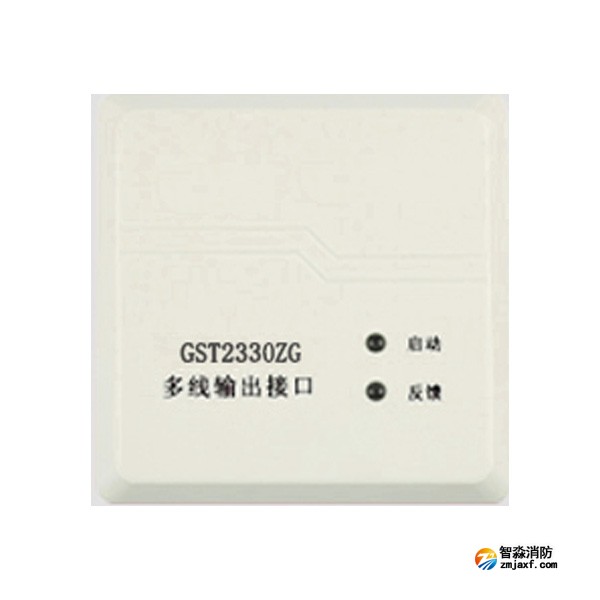

海灣GST2330ZG多線輸出接口
海灣GST2330ZG多線輸出接口
一、海灣GST2330ZG多線輸出接口概述
二線制,一路輸入閉合反饋信號,啟動/停動信號各一組,為無源觸點信號,容量為AC250V 2A或DC30 2A；一組有源輸出DC24V信號,最大電流60mA；與DZ-23ZG-8型底座配套使用.
二、海灣GST2330ZG多線輸出接口特點
與多線控制盤配套，用于多線輸出終端使用
無極性二總線制，低功耗設計
輸入輸出自帶隔離電路，有效濾除外部干擾
模塊采用插拔式結構，底座螺釘采用防脫設計，方便安裝接線及維護
三、海灣GST2330ZG多線輸出接口技術參數
| 型號 | GST2330ZG |
| 名稱 | 多線輸出接口 |
| 品牌 | 海灣消防 |
| 工作電壓 | DC24V |
| 工作電流 | 監視電流≤0.6mA；動作電流：≤100mA |
| 總線 | 二線制，無極性 |
| 輸出容量 | DC24V 100mA |
| 指示燈狀態 | 啟動：紅色啟動輸出時常亮，停動時熄滅，正常工作時周期點亮 反饋：紅色，接收到輸入反饋信號時點亮 |
| 安裝方式 | 明裝方式 |
| 外觀尺寸（長×寬×高） | ：88.0mm×88.0mm×34.0mm（含底座） |
| 使用環境 | 溫度：-10℃~+55℃相對濕度：≤95%RH，不凝露 |
| 接線端子 | 1）Z1、Z2：控制接口，無極性 2）K1、K2：輸入反饋，觸點信號 3）O+、O-：有源啟動輸出接口 |
